微動探査

常時微動探査

【原　理】

地表付近に常時存在している微振動を測定し、地盤固有の振動特性による周期スペクトルを求めることにより、工学的な地盤種別を求めます。

■常時微動測定　測定概念図

【測定方法】

• 地表面および任意の孔中に微動計を設置します。
• 微動計の捕えた微振動を収録します。
• 収録された微振動からスペクトル図を作成します。
• 地表および孔中のスペクトル図を比較し、地盤固有の卓越周期を求めます。

■データロガー	■微動計

【特徴・適用限界】

• 地盤固有の周波数特性を知ることができ、高層建築や耐震設計に用いられます。
• 交通振動や風・波浪等の影響を受けやすい。
• 常時微動の本質を説明できる理論は未だになく、結果論的な傾向が強い

微動アレイ探査

【原　理】

多点での微動を同時観測し、得られた表面波の位相速度を逆解析して、地盤のS波構造を推定します。

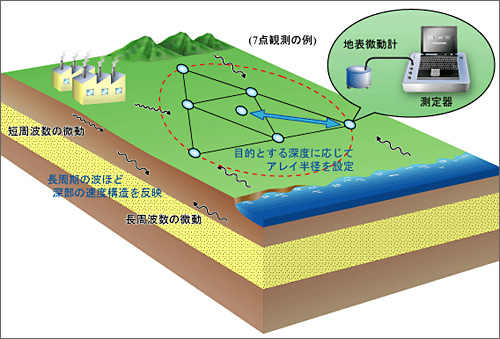

■微動アレイ探査　測定概念図

【測定方法】

• 推定する深度に合わせて予めアレイを決め、微動計を設置します。
• 微動計の捕えた微振動を収録します。
• アレイ径を変えて収録を繰り返します。
• 収録された微振動を元に、空間自己相関法やＦＫスペクトル法によりレーリー波(表面波の1種)の位相速度を推定します。
• 成層構造のモデルを仮定し、位相速度の逆解析を行います。
• 様々な最適化手法を用い、S波速度と層厚を決定します。

【特徴・適用限界】

• 地盤の直接掘削を必要とせずに、深部のS波構造を推測できます。
• アレイ径を変えることにより推定するS波構造を変えることができます。
• 複数台の長周期微動計を必要とします。
• 複雑な構造の推定はできません。

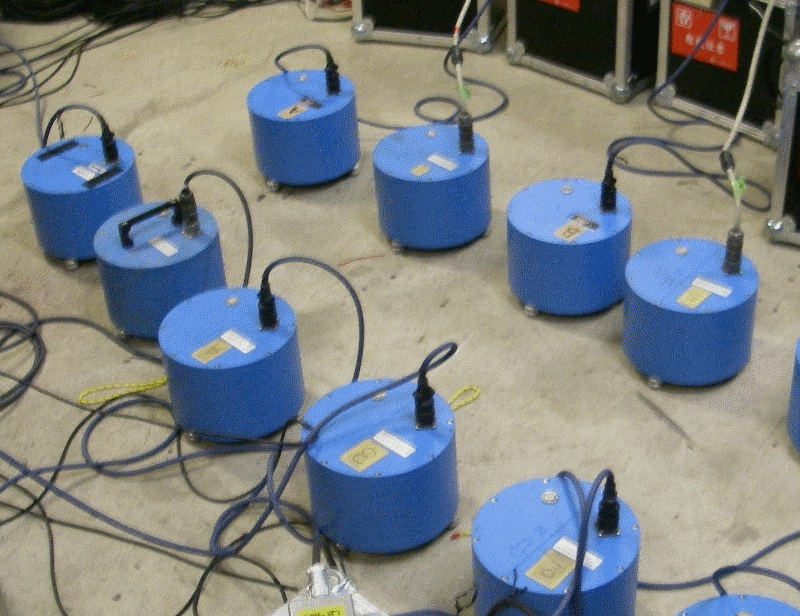

■ハドルテスト状況

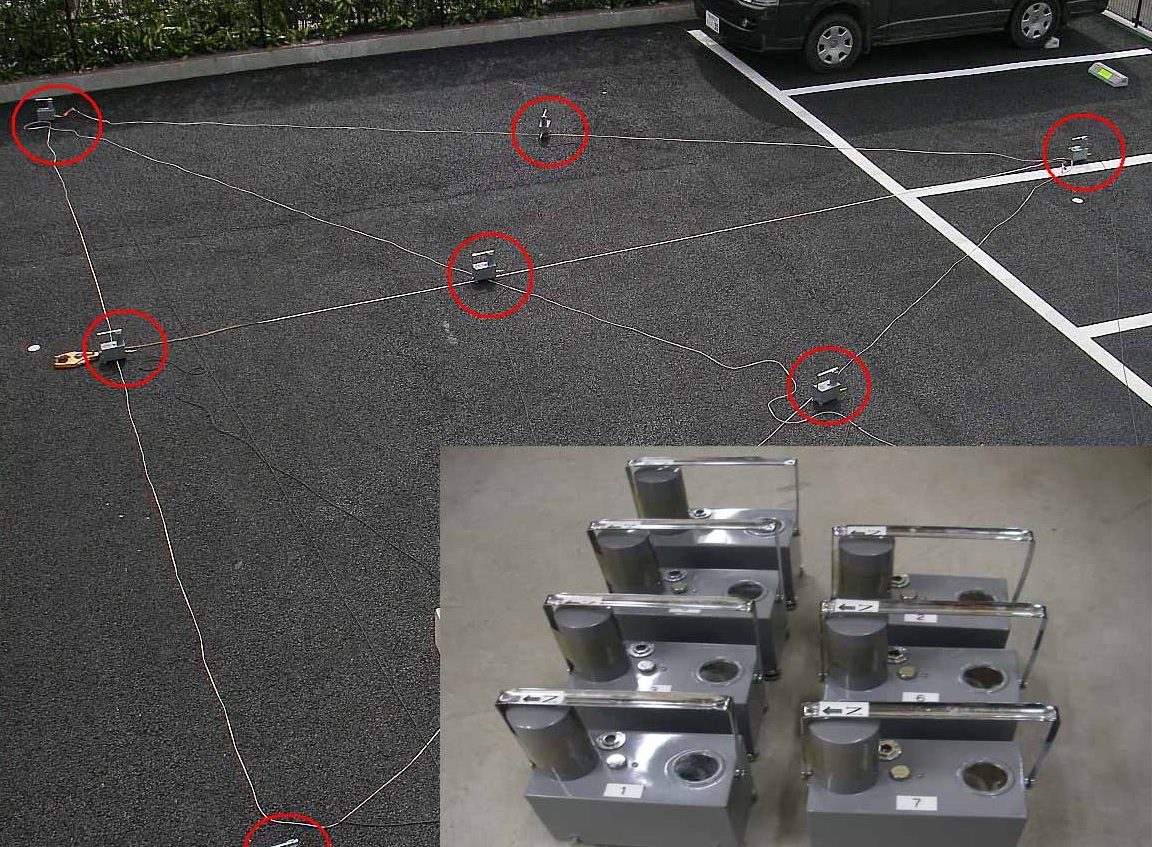

■小規模微動アレイ測定状況

■微動アレイ探査　解析結果例

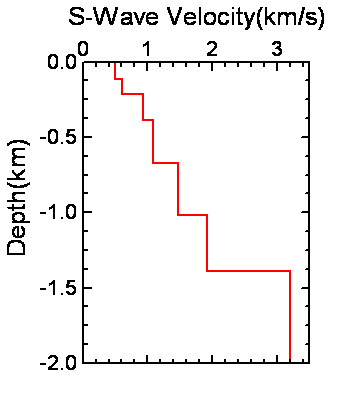

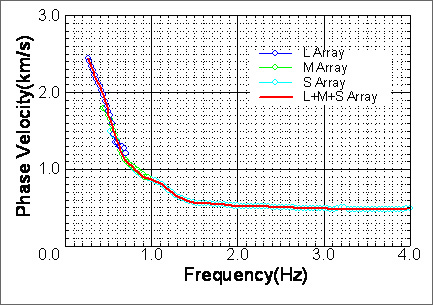

分散曲線	S波速度構造
